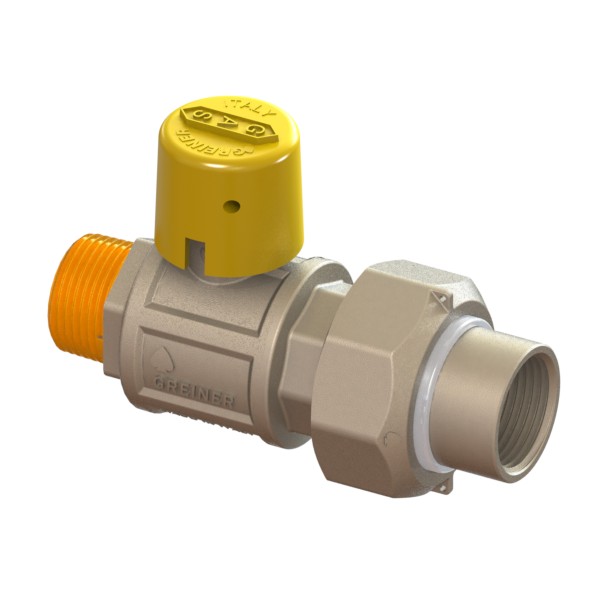

Valvola a sfera gas a passaggio totale serie pesante con giunto dielettrico con cappuccio giallo sig. M-F Bocchettone
Articolo GAS
GIUNTI
Giunti dielettrici
Totale
Giunti dielettrici
Totale
| Codice | Peso | Imballo | Imballo Master | M | F | L | T1 | NA | Lb | ØB | L1 | L2 | Lmax | A1 | A2 | Combinazione | Q | Lmin | H1 | ØH2 | ØP | ØDf | i | Ød | nf | Lc | NA | Ch1 | Ch2 | Ch3 | PN-MOP | Kv | NA | NA | NA | NA | NA | NA | NA | NA | NA | NA | PCP | cod. | A3 | NA | NA | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65487700100 | 1,24 | 1,24 | 20 | 0 | 0 | 137,1 | 0 | 0 | 0 | 0 | 19,1 | 19,1 | 0 | R1 | Rp1 | M-F | 12x25 | 0 | 65,8 | 52 | 25 | 0 | 0 | 0 | 0 | 47,1 | 0 | es.38 | ott.40 | ott.59 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | M generico | |
| 65487700125 | 1,95 | 1,95 | 12 | 0 | 0 | 158,4 | 0 | 0 | 0 | 0 | 21,4 | 21,4 | 0 | R1.1/4 | Rp1.1/4 | M-F | 12x25 | 0 | 75,8 | 63 | 32 | 0 | 0 | 0 | 0 | 54,9 | 0 | ott.46 | ott.50 | ott.71 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | M generico | |
| 65487700150 | 2,82 | 2,82 | 10 | 0 | 0 | 173,4 | 0 | 0 | 0 | 0 | 21,4 | 21,4 | 0 | R1.1/2 | Rp1.1/2 | M-F | 12x25 | 0 | 82,8 | 77 | 40 | 0 | 0 | 0 | 0 | 59,9 | 0 | ott.56 | ott.56 | ott.83 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | M generico | |
| 65487700200 | 4,56 | 4,56 | 8 | 0 | 0 | 204,7 | 0 | 0 | 0 | 0 | 25,7 | 25,7 | 0 | R2 | Rp2 | M-F | 16x30 | 0 | 97 | 93 | 50 | 0 | 0 | 0 | 0 | 80,2 | 0 | ott.67 | ott.70 | ott.96 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | M generico |
