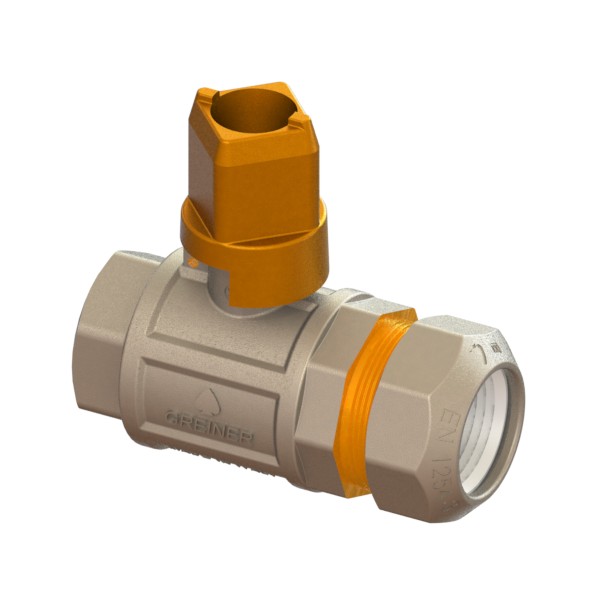

Valvola a sfera acqua a passaggio totale pesante per tubo PE a serraggio meccanico con cappellotto troncopiramidale F-PE

Articolo ACQUA

VALVOLE
Valvole a sfera per tubo PE a serraggio meccanico
Totale

Codice	Peso	Imballo	Imballo Master	M	F	L	T1	NA	Lb	ØB	L1	L2	Lmax	A1	A2	Combinazione	Q	Lmin	H1	ØH2	ØP	ØDf	i	Ød	nf	Lc	NA	Ch1	Ch2	Ch3	PN-MOP	Kv	NA	NA	NA	NA	NA	NA	NA	NA	NA	NA	PCP	cod.	A3	NA	NA
65454500050	0,45	0,45	60	0	28	79,1	34,2	0	0	0	15	0	0	Rp1/2	Ø20	F-PE	0	0	69,7	32	15	0	0	0	0	29,2	0	es.27	ott.32	ott.31	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	F generica
65454500075	0,71	0,71	50	0	28	93	40	0	0	0	16,3	0	0	Rp3/4	Ø25	F-PE	0	0	73	42,5	20	0	0	0	0	34,25	0	es.33	ott.39	ott.38.5	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	F generica
65454500100	1,08	1,08	32	0	0	109	43	0	0	0	19,1	0	0	Rp1	Ø32	F-PE	28	0	77,5	52	25	0	0	0	0	41	0	es.41	ott.49	ott.48	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	F generica
65454500125	1,5	1,5	20	0	28	126	51,5	0	0	0	21,4	0	0	Rp1.1/4	Ø40	F-PE	0	0	88,5	63	32	0	0	0	0	46,5	0	ott.50	ott.58	ott.55	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	F generica
65454500150	2,24	2,24	12	0	28	146	61	0	0	0	21,4	0	0	R1.1/2	Ø50	F-PE	0	0	95,5	77	40	0	0	0	0	52,5	0	ott.56	ott.71	ott.67	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	F generica
65454500200	3,69	3,69	6	0	28	176	76	0	0	0	25,7	0	0	Rp2	Ø63	F-PE	0	0	107,5	93	50	0	0	0	0	62,5	0	ott.70	ott.88.5	ott.84	PN16	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	F generica

Scarica lo schema
