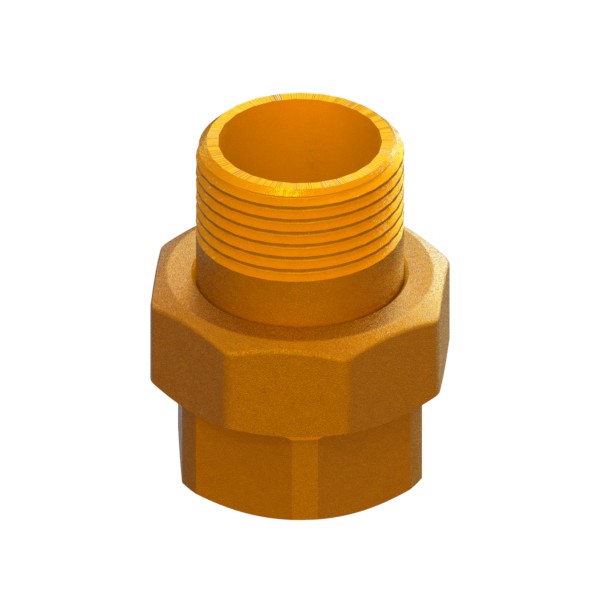

Raccordo in tre pezzi diritto con Bocchettone a tenuta o-ring F-M bocchettone

Articolo ACQUA

RACCORDI
Raccordi in tre pezzi

Codice	Peso	Imballo	Imballo Master	NA	L	NA	ØDt	T1	T2	Lb	L1	L2	Lmax	Combinazione	A1	A2	A3	Lmin	H	ØP1	ØP2	ØDf	ØB	ØD1	ØD2	NA	i	A4	Ch1	Ch2	Ch3	Ch4	Ød	n	nf	NA	NA	NA	NA	NA	NA	NA	PN	PCP	NA	NA	NA
11174100038	0,09	0,09	360	0	42	0	0	0	0	0	10	10	0	M-F	G3/8	G3/8	0	0	0	12	0	0	0	0	0	0	0	0	es.27	es.22	0	0	0	0	0	0	0	0	0	0	0	0	PN10	0	M a bocch - Tenuta OR	F generica	0
11174100050	0,1	0,1	300	0	46,5	0	0	0	0	0	11	11	0	M-F	G1/2	G1/2	0	0	0	15	0	0	0	0	0	0	0	0	es.30	es.25	0	0	0	0	0	0	0	0	0	0	0	0	PN10	0	M a bocch - Tenuta OR	F generica	0
11174100075	0,19	0,19	180	0	51	0	0	0	0	0	12	11	0	M-F	G3/4	G3/4	0	0	0	20	0	0	0	0	0	0	0	0	ott.37	es.31	0	0	0	0	0	0	0	0	0	0	0	0	PN10	0	M a bocch - Tenuta OR	F generica	0
11174100100	0,32	0,32	100	0	58	0	0	0	0	0	16,5	14	0	M-F	G1	G1	0	0	0	26	29	0	0	0	0	0	0	0	ott.46	es.38	0	0	0	0	0	0	0	0	0	0	0	0	PN10	0	M a bocch - Tenuta OR	F generica	0

Scarica lo schema
