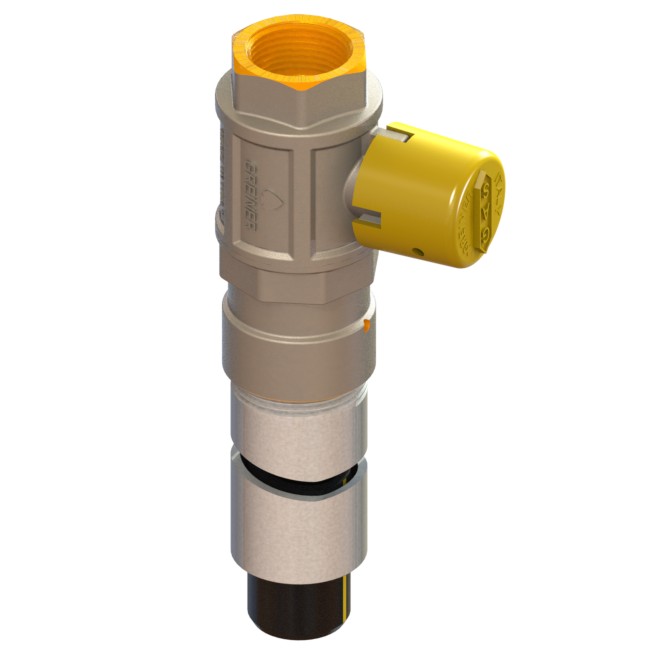

Valvola a sfera gas a passaggio totale pesante tipo Gastick con cappuccio giallo sigillabile PE-F
Articolo GAS
VALVOLE
Valvole a sfera per tubo PE a saldare con tubo di protezione FE tipo Gastick
Totale
Valvole a sfera per tubo PE a saldare con tubo di protezione FE tipo Gastick
Totale
| Codice | Peso | Imballo | Imballo Master | M | F | L | T1 | NA | Lb | ØB | L1 | L2 | Lmax | A1 | A2 | Combinazione | Q | Lmin | H1 | ØH2 | ØP | ØDf | i | Ød | nf | Lc | NA | Ch1 | Ch2 | Ch3 | PN-MOP | Kv | NA | NA | NA | NA | NA | NA | NA | NA | NA | NA | PCP | cod. | A3 | NA | NA | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65484800100 | 2,92 | 2,92 | 10 | 0 | 0 | 815 | 28 | 0 | 0 | 0 | 19,1 | 700 | 0 | Rp1 | Ø32 | F-PE | 12x25 | 0 | 65,5 | 52 | 25 | 0 | 0 | 0 | 0 | 41 | 0 | es.41 | ott.48 | 0 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1.1/4 | 0 | F generica | |
| 65484800125 | 3,74 | 3,74 | 8 | 0 | 0 | 823 | 34,5 | 0 | 0 | 0 | 21,4 | 695 | 0 | Rp1.1/4 | Ø40 | F-PE | 12x25 | 0 | 75,8 | 63 | 32 | 0 | 0 | 0 | 0 | 46,5 | 0 | ott.50 | ott.55 | 0 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1.1/2 | 0 | F generica | |
| 65484800150 | 5,24 | 5,24 | 6 | 0 | 0 | 835 | 39,5 | 0 | 0 | 0 | 21,4 | 685 | 0 | Rp1.1/2 | Ø50 | F-PE | 12x25 | 0 | 82,8 | 77 | 40 | 0 | 0 | 0 | 0 | 52,5 | 0 | ott.56 | ott.68 | 0 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 2 | 0 | F generica | |
| 65484800200 | 7,52 | 7,52 | 4 | 0 | 0 | 851 | 47,7 | 0 | 0 | 0 | 25,7 | 672 | 0 | Rp2 | Ø63 | F-PE | 16x30 | 0 | 97 | 93 | 50 | 0 | 0 | 0 | 0 | 62,5 | 0 | ott.70 | ott.84 | 0 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 2.1/2 | 0 | F generica | |
| 65484800572 | 3,58 | 3,58 | 1 | 0 | 0 | 1265 | 27,7 | 0 | 0 | 0 | 19,1 | 1151 | 0 | Rp1 | Ø32 | F-PE | 12x25 | 0 | 65,5 | 52 | 25 | 0 | 0 | 0 | 0 | 41 | 0 | es.41 | ott.48 | 0 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1.1/4 | 0 | F generica | |
| 65484800573 | 4,48 | 4,48 | 1 | 0 | 0 | 1273 | 34,5 | 0 | 0 | 0 | 21,4 | 1144 | 0 | Rp1.1/4 | Ø40 | F-PE | 12x25 | 0 | 75,8 | 63 | 32 | 0 | 0 | 0 | 0 | 46,5 | 0 | ott.50 | ott.55 | 0 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1.1/2 | 0 | F generica | |
| 65484800574 | 6,95 | 6,95 | 1 | 0 | 0 | 1285 | 39,5 | 0 | 0 | 0 | 21,4 | 1135 | 0 | Rp1.1/2 | Ø50 | F-PE | 12x25 | 0 | 82,8 | 77 | 40 | 0 | 0 | 0 | 0 | 52,5 | 0 | ott.56 | ott.68 | 0 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 2 | 0 | F generica | |
| 65484800575 | 9,25 | 9,25 | 1 | 0 | 0 | 1300 | 47,7 | 0 | 0 | 0 | 25,7 | 1122 | 0 | Rp2 | Ø63 | F-PE | 16x30 | 0 | 97 | 93 | 50 | 0 | 0 | 0 | 0 | 62,5 | 0 | ott.70 | ott.84 | 0 | -- | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 2.1/2 | 0 | F generica |
