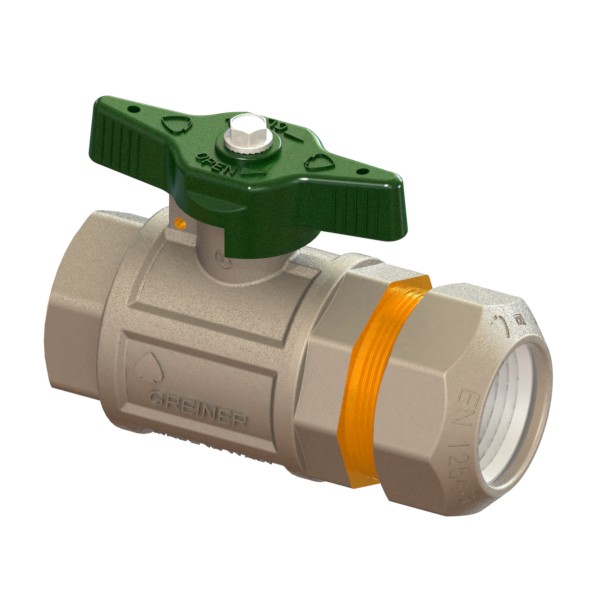

Valvola a sfera acqua a passaggio totale pesante per tubo PE a serraggio meccanico con farfalla sigillabile F-PE
Articolo ACQUA
VALVOLE
Valvole a sfera per tubo PE a serraggio meccanico
Totale
Valvole a sfera per tubo PE a serraggio meccanico
Totale
| Codice | Peso | Imballo | Imballo Master | M | F | L | T1 | NA | Lb | ØB | L1 | L2 | Lmax | A1 | A2 | Combinazione | Q | Lmin | H1 | ØH2 | ØP | ØDf | i | Ød | nf | Lc | NA | Ch1 | Ch2 | Ch3 | PN-MOP | Kv | NA | NA | NA | NA | NA | NA | NA | NA | NA | NA | PCP | cod. | A3 | NA | NA | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65524500050 | 0,32 | 0,32 | 100 | 0 | 60 | 79,1 | 34,2 | 0 | 0 | 0 | 15 | 0 | 0 | Rp1/2 | Ø20 | F-PE | 0 | 0 | 47,7 | 33 | 15 | 0 | 0 | 0 | 0 | 29,2 | 0 | es.27 | ott.32 | ott.31 | PN16 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | F generica | |
| 65524500075 | 0,59 | 0,59 | 60 | 0 | 80 | 93 | 39,9 | 0 | 0 | 0 | 16,3 | 0 | 0 | Rp3/4 | Ø25 | F-PE | 0 | 0 | 53,4 | 42,5 | 20 | 0 | 0 | 0 | 0 | 34,3 | 0 | es.33 | ott.39 | ott.38.5 | PN16 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | F generica | |
| 65524500100 | 0,97 | 0,97 | 40 | 0 | 80 | 108,5 | 43 | 0 | 0 | 0 | 19,1 | 0 | 0 | Rp1 | Ø32 | F-PE | 0 | 0 | 57,5 | 52 | 25 | 0 | 0 | 0 | 0 | 41 | 0 | es.41 | ott.49 | ott.48 | PN16 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | F generica | |
| 65524500125 | 1,44 | 1,44 | 20 | 0 | 110 | 126 | 51,5 | 0 | 0 | 0 | 21,4 | 0 | 0 | Rp1.1/4 | Ø40 | F-PE | 0 | 0 | 70,2 | 63 | 32 | 0 | 0 | 0 | 0 | 46,5 | 0 | ott.50 | ott.58 | ott.55 | PN16 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | F generica | |
| 65524500150 | 2,17 | 2,17 | 16 | 0 | 110 | 146,4 | 61,2 | 0 | 0 | 0 | 21,4 | 0 | 0 | Rp1.1/2 | Ø50 | F-PE | 0 | 0 | 77 | 77 | 40 | 0 | 0 | 0 | 0 | 52,5 | 0 | ott.58 | ott.71 | ott.67 | PN16 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | F generica | |
| 65524500200 | 3,62 | 3,62 | 6 | 0 | 140 | 177,5 | 76 | 0 | 0 | 0 | 25,7 | 0 | 0 | Rp2 | Ø63 | F-PE | 0 | 0 | 92 | 93 | 50 | 0 | 0 | 0 | 0 | 62,5 | 0 | ott.70 | ott.88.5 | ott.84 | PN16 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | F generica |
